同步交流發電機的勵磁功率的產生方式，稱為其勵磁方式，產生勵磁功率的系統，稱為勵磁功率源或勵磁系統，柴油發電機組勵磁裝置中二極管接在勵磁電路中，用來整流勵磁電流，也稱為勵磁二極管。其主要特性是單向?qū)ㄐ裕迷撎匦杂腥缦伦饔?/span>：

1、為發電機等（利用電磁感應原理工作的電氣設備）提供工作磁場叫勵磁。有時向發電機轉子提供轉子電源的裝置也叫勵磁。

2、直流電機的轉動過程中，勵磁就是控制定子的電壓使其產生的磁場變化，改變直流電機的轉速，改變勵磁同樣起到改變轉速的作用。

同步交流發電機的勵磁方式有他勵式和自勵式兩種。

1、他勵式

發電機的勵磁功率若由本身以外的其他電源供給,這種發電機稱為他勵式發電機。由于獲得勵磁功率的形式不同，他勵式交流發電機又有采用直流勵磁機勵磁和采用無刷交流勵磁機勵磁之分。

（1）采用直流勵磁機勵磁。多數他勵式同步交流發電機的勵磁功率，是靠同軸轉動的并勵直流發電機供給的，這種直流發電機稱做直流勵磁機。

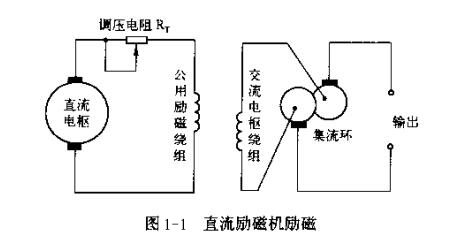

小容量他勵式同步交流發電機，一般采用轉樞式的直流勵磁機，并且把交流電樞繞組和直流勵磁機的電樞繞組安裝在共同的鐵芯中，同時公用一個勵磁繞組，如圖1-1所示。老式的發電機組，就采用了這種形式的發電機。

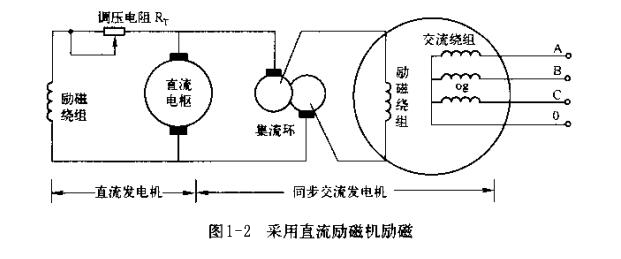

中等容量以上的他勵式同步交流發電機，常采用獨立的并勵直流勵磁機，同步交流發電機的勵磁繞組就是勵磁機的負載，如圖1-2所示。

（2）采用無刷交流勵磁機勵磁。有些同步交流發電機，其勵磁功率是由同軸轉動的交流勵磁發電機供給的。交流勵磁機的輸出電壓，經過安裝在同軸上的硒整流器或硅整流器整流后，送給同步發電機的勵磁繞組，這種勵磁系統沒有電刷和滑環，所以稱作無刷勵磁系統，如圖1-3所示。這種系統，既可以進行手動調壓，也可以實現自動調壓，勵磁電源由同步交流發電機的輸出端取得。

2、自勵式

發電機勵磁功率若由本身供給，則這種發電機稱為自勵式發電機。自勵式同步交流發電機的勵磁功率，一般用下述三種方法取得：

（1）直接從同步交流發電機輸出端取得一部分功率， 作為發電機本身的勵磁功率，如圖1-4所示。這種系統既可進行手動調壓，也可借助其他環節實現自動調壓。

（2）在同步交流發電機的定子櫓中安裝的輔助繞組，又叫副繞組，由副繞組供給勵磁功率，如圖1-5所示。這種系統的發電機組，既可進行手動調壓，也可借助其他環節實現自動調壓。

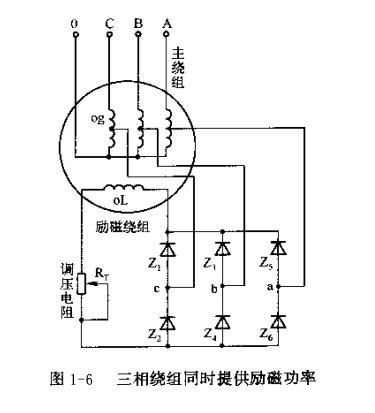

（3）同步交流發電機的電樞繞組設計成帶抽頭式的，由抽頭處引出部分電樞繞組供給勵磁功率，如圖1-6所示。電樞繞組抽頭的位置，由所需的勵磁功率的大小決定。

綜上所述，不論是他勵式同步交流發電機，還是自勵式同步交流發電機，改變勵磁電流的大小，均可調整發電機的輸出電壓。
